セルロースの結晶性（エックス線回折測定）

エックス線回折によるセルロースの結晶化度算出法１

　セルロースの結晶化度を算出する場合の注意点は、前項に記載しましたが、ここでは、実際の計算方法の事例を紹介します。上の「セルロースの結晶性（エックス線回折測定）」の項で示したように、セルロース原料のエックス線回折パターンは、由来によって異なっています。
　算出方法１の図では、我々が用いている、東京大学・磯貝明教授の文献による方法を示しています。コットン（綿花）由来のセルロースでは。15度付近には、2つのピークが観察されます。この算出方法では、低角度の方の110面（イチ・イチ・ゼロ・めん）のピークを使って、左の方に示した計算式で算出します。ここの装置補正数は、我々は複数台のエックス線回折装置を使いましたが、「1」としました。その根拠は、例えば、結晶性の高いコットンリンター等のエックス線回折パターンを測定し、計算式に導入して、結晶化度が95%になるように装置補正数を決めました。エックス線回折パターンは、装置への依存性も高いため、同型系内での相対比較であれば、装置補正数は「1」で問題無いです。100%セルロース結晶の物質は無いと考えられているため、本当に真の値は分かりません。そのため、他機関のデータでのセルロースの結晶化度の値と直接的には比較はできません。この方法では、110面（イチ・イチ・ゼロ・めん）のピークを使っていますが、木粉や木材由来パルプは、2つピークが観察されません。エックス線回折データは、そもそもデータが誤差をそれなりに含んでいるため、我々は、ペースライン（上図では緑の破線）から見て、最も高い場所を基準として計算しています。セルロースの結晶化度計算値は誤差も大きいので、算出基準は、そのデータを必要とする機関で決めた方法で良いと思います。
　算出方法２の方法は、エックス線回折でのセルロースの結晶化度計算ではよく使われている方法です。提案者の名前を取って、「シーゲル法」とも呼ばれていますこの方法は、非晶質（アモルファス）の20度付近のハローパターンと部分的に重なっている200面の回折ピークを利用するため、結晶化度産出値の直線性が低いとされています。算出方法１の論文では、そのことが指摘されており、それを解決する方法として15度付近のピークを利用する方法が提案されています。
　以上のように、セルロースの結晶化度は、装置、算出方法によって変わります。外部に発表・報告する際には、どのようにして値を求めたかは、併記・説明が必要です。

セルロースの固体NMR測定と結晶性

　前の項に記載したように、エックス線回折のみでは、セルロースの結晶性を評価できない場合（結晶サイズがとても小さい場合）があるかもしれません。そのような場合には、固体NMR測定が有効です。とても汎用的な装置ではありませんが、セルロースの場合、結晶部分と非晶部分のピークが別の位置で観測されます。Ｃ4位とＣ6位です。この番号は炭素原子の順番を示すもので、分子構造から国際的基準に従って、1番（C1）、2番（C2）・・・と続きます。このＣ4位とＣ6位は、一般的にはセルロースの結晶と非晶を反映するとされていますが、セルロースの学術的考えでは、結晶と言うより、水素結合が正しく形成されているところと、乱れているところ（セルロースミクロフィブリルの表面なども）に由来するもので、必ずしも、結晶・非晶と区別はできないと言われています。
　しかしながら、Ｃ4位とＣ6位のピークから、もし結晶サイズがとても小さくても、上図で示した赤線で示すピーク（低磁場側のピーク）が大きければ、結晶部分が多いと言えます。もし、エックス線回折で低結晶性に見えても、固体NMRで解析すると、実は高結晶で結晶サイズが小さいセルロース素材だったということもあるかもしれません。セルロースの解析は簡単ではないので、気になるときは、様々な分析手法を組み合わせて、総合的に評価することが大切です。
※NMRのピークの説明で用いる、低磁場側－高磁場側、の表現は、NMRの原理から来るもので、スペクトル図の、左側は、低磁場側、右側は高磁場側です。横軸のppmの値が大きくなる左側が低磁場側なので、勘違いに注意が必要です。

セルロースの偏光顕微鏡観察

　

　セルロースり基本単位は、セルロースミクロフィブリルです（参照：基礎解説／木材組織とセルロース／木質組織の基本構造）。このミクロフィブリルでは、セルロース分子が繊維軸方向に整列して、結晶構造を持っています。コットン繊維やパルプ繊維も、基本的には繊維軸方向にセルロースミクロフィブリルが並んでいます（コットンはらせん構造）。そのため、偏光性を示します。偏光性を示さない物質もありますが、偏光性物質を偏光顕微鏡で観察すると、特徴的に観察することができます。偏光顕微鏡は、岩石の構成成分の解析でよく使われている装置です。高分子系でも、分子配向などを調べるためにも使われています。

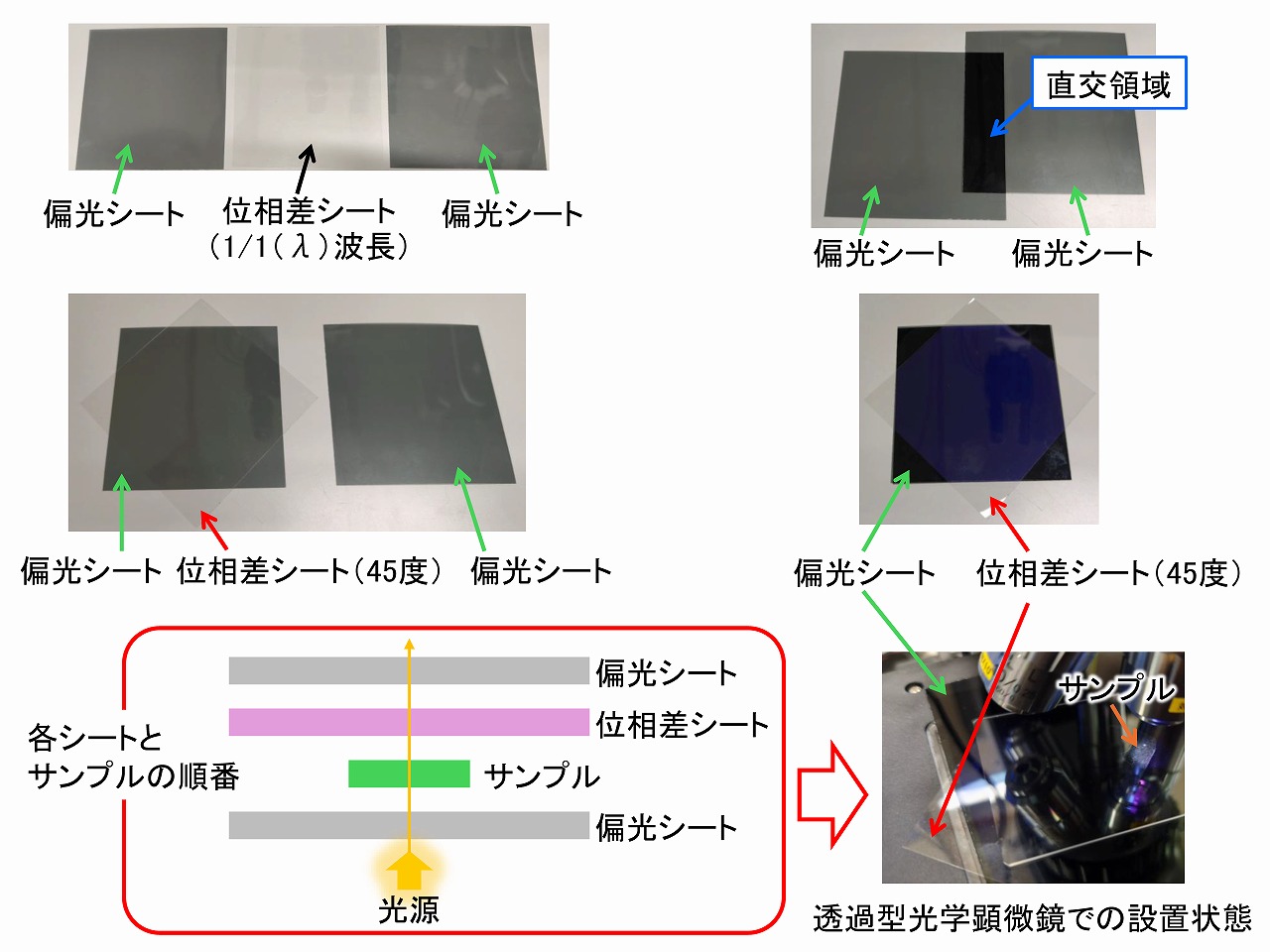

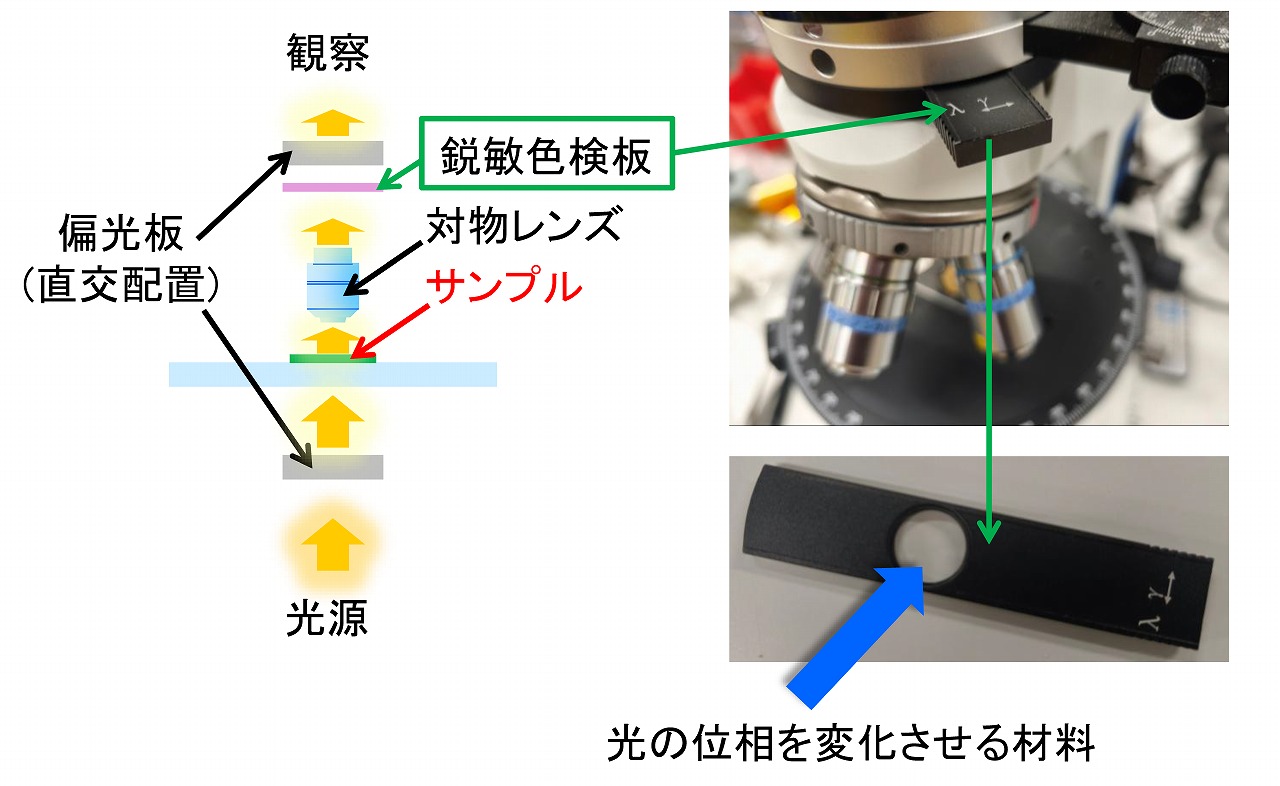

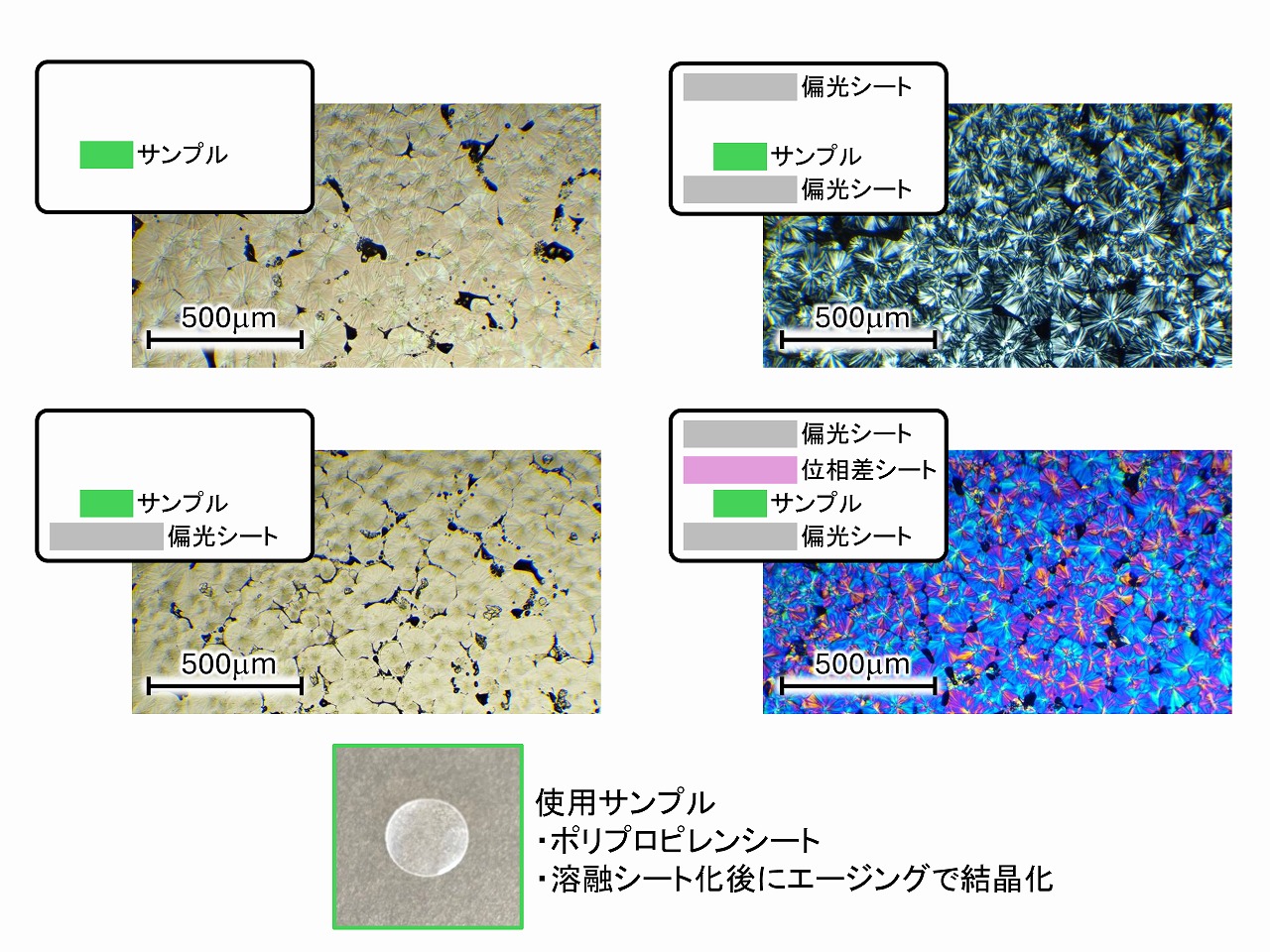

　偏光顕微鏡は、光学顕微鏡（生物顕微鏡）に、２枚の偏光板が組み込まれています。検板（観察時の色を強調させる）も組み込まれる偏光顕微鏡もあります。偏光板は、一定方向に分子が整列した板で、サンプルを挟んで上下にセットされています。偏光板の分子方向を上下ともに平行にした観察は、平行ニコル（単ニコル、開放ニコル）と呼ばれ、90度交叉させた場合は、クロスニコル（直交ニコル、交叉ニコル）と呼ばれています。高分子素材の観察では、クロスニコル観察が多いです。通常の観察では、偏光板をクロスニコル状態にしてサンプルをステージにセットし、ステージを回転させて解析します。たまに、上部の偏光子を回転させて観察する人がいますが、基本は、クロスニコルでサンプルステージを回転させて調べます。検板を用いると、サンプルによっては白黒だったものが、カラフルな白になることも多いです。そのため、検板は鋭敏色板とも言われます。検板には幾つかの種類があり、サンプルや目的に応じて使い分けします。
　ちなみに、ニコルとは、偏光を作り出す方解石のプリズムを発明（1825年）した、ウイリアム・ニコル（イギリス）さんから来ています。

　上図は、特殊な方法で、コットン繊維から製造した特殊形状のセルロース粉体の偏光顕微鏡写真です。ここでは、クロスニコルで、鋭敏職板を挿入して観察しました。左方向に傾いた矩形状のセルロース粉体は赤色系、右方向に傾いたものは青系になっています。１つの矩形状セルロース粉体中では、それぞれ全体が同じ色になっています。偏光顕微鏡観察での色は、サンプルの厚みによっても変わってきますが、このサンプルは、とても薄いもので、向きによって色が決まっており、この矩形状セルロース粉体では、長軸方向にセルロース分子が配向していると考えることができます。もし、偏光顕微鏡で観察しても、原料セルロースでは明確に方向によって色が決まっているのに、処理後などでは、色があまり明確には現れず、サンプルを回転させても、常に白色に見える場合は、セルロース分子は特定方向に配向しておらず、様々な向きのセルロース分子がランダムに混在していると考えられます。

偏光顕微鏡によるセルロース繊維の評価

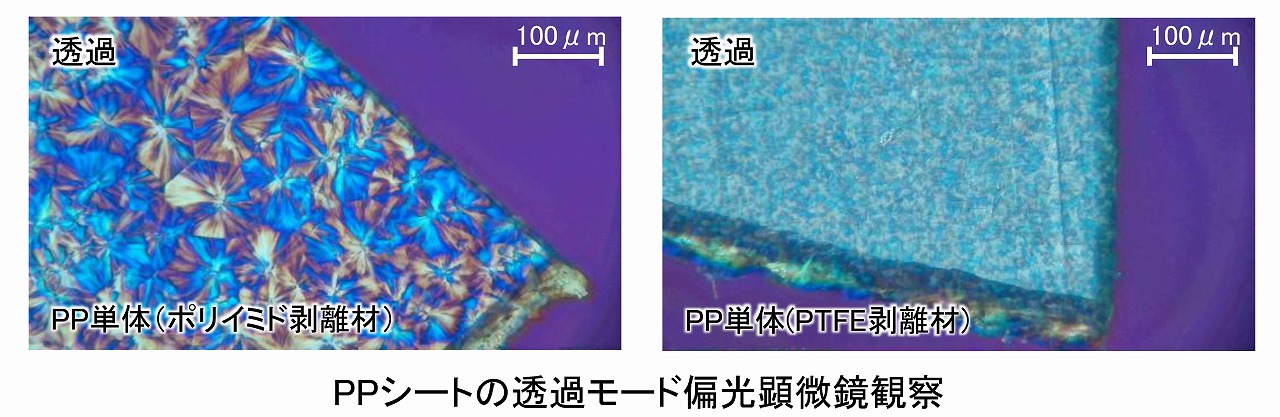

　木粉やパルプ等のセルロース繊維を樹脂等に複合化した場合、樹脂中でのセルロース繊維の分散状態などは、複合材料の強度などの物性に影響するため、とても気になります。複合化するあいての樹脂としてポリプロピレン（PP）はよく研究・開発されていますが、PPが結晶性樹脂のため、偏光顕微鏡などで観察しようとすると、PPの結晶が邪魔する場合があります。上図のA（鋭敏色板使用）は、モデル的に木粉系セルロース繊維を、少量の約2wt%程度、溶融混練で複合化しただけの複合材料のシートの偏光顕微鏡画像ですが、シートをホットプレスで成形後にゆっくりと冷却したことでPPの球晶が成長して、セルロース繊維の観察が困難です。これまで、サンプルを顕微鏡用ホットステージなどにセットして、温度を180℃程度に向上させて、PPを溶融させて結晶を消して、観察する方法などがありますが（セルロースは溶融しないので、偏光顕微鏡ではセルロースのみが観察できます）、顕微鏡用ホットステージはとても高価で，手間もかかります。
　上図BはAと同一サンプルですが、PPの結晶は見えず、セルロース繊維のみが観察されています。このサンプルは、ホットプレスでシート成形後にただちに冷水等で急冷（液体窒素を使わなくても、氷水で十分）したのみのサンプルです。急冷によりPPの結晶化は抑制されるため、偏光顕微鏡では何も球晶の模様などは見えてきません。見えるのは、セルロース繊維のみです。ホットプレスでシート化するため、射出成形等での成形体そのものでのセルロース繊維の状態とは異なってしまいますが、セルロース繊維の凝集体の有無などは確認できると思います。とても簡単な方法なので、PP複合材料中のセルロース繊維の簡易的状態観察に使える方法と思います。

　偏光顕微鏡でのセルロース繊維の観察では、繊維軸等に対する色もセルロース繊維のダメージの評価にも使えます。セルロース繊維では、多くの場合で、繊維軸方向にセルロース分子が配向しています。配向が揃っていると、偏光顕微鏡で観察すると、同一の色に見えます。上図は偏光顕微鏡に鋭敏色板をセットしているため、ある角度では青、反対の角度では赤やオレンジに見えます。もし、色がキレイに揃わず、乱れている場合は、そのセルロース繊維（粉体）でのセルロース分子の配向が乱れている可能性があり、複合材料での繊維補強効果が低下する可能性があります。
　上図は、日本製紙のKCフロック・W100G単体を、乾式でボールミル粉砕した場合のセルロース繊維（粉体）の偏光顕微鏡での観察像の変化を示しています。未処理（原料そのまま、未粉砕）では、セルロース繊維軸に沿って、キレイな色が出ています。しかし、90分粉砕後の粒子は特定の色が観察されず、セルロース分子の配向がとても乱れていることが分かります。粉砕後でもダメージをあまり受けていない部分では、色がしっかり出ていますが、とても小さい領域のみです。上図の左下の図では、未処理の場合には、微細な繊維でも全体的に色は単一で、セルロース分子はキレイに配向していることが分かります。
　樹脂複合材料中でのセルロース繊維の偏光顕微鏡観察では、複合化や混練でセルロース繊維がダメージを受けていないかどうかの簡易評価にも偏光顕微鏡は使うことができると思います。セルロース繊維にダメージがあると、複合材料の物性は低下するかもしれません。安価な偏光顕微鏡は、それなりの性能でも10万円程度からあります。シート成形と偏光顕微鏡観察は、工場の現場での簡単な品質管理方法とし活用できるかもしれません。

※有名メーカーのホットプレスは高価です。ネット通販サイト等で、「ホットプレス　あるいは　熱プレス」と入れて検索すると、ステージは10×5センチ程度ですが、10トンのホットプレスが、4～5万円程度で販売されています。性能と安全性は保証できませんが、我々の講座でも安価（安物）ホットステージを活用しています。購入は自己責任で！！！

簡易的蛍光顕微鏡観察

　セルロースは蛍光染色されやすい物質で、セルロースを特異的に蛍光染色して、存在状態等をしらべる手法は、セルロース研究でもよく実施されています。当研究講座でも類似の研究を実施していますが、蛍光顕微鏡観察そのものについて、もっと簡単に、もっと低コストで実施できないか色々と試行錯誤しました。ここでは、簡易的ではあるものの、普通の安価な光学顕微鏡を用いて、とても手軽に実施できる方法について紹介しています。市販のセルロース繊維や紙などは、白く見せるために蛍光染色されているものがたくさんあります。ブラックライト（UVライト）を当てると、強く青白く光ります。

　蛍光顕微鏡は材料からバイオ分野まで、昔から幅広く利用されている分析装置です。一般的な蛍光顕微鏡の基本は光学顕微鏡であるため、原理的にも電子顕微鏡のような分解能を得ることができません。しかし、近年開発された共焦点レーザー顕微鏡は大きく進歩しており、ナノレベルの分解能を発揮します。この技術は、「超高解像蛍光顕微鏡の開発」として2014年に開発に携わったエリック・ベッチグ（米国）、シュテファン・ヘル（ドイツ）、ウィリアム・モーナー（米国）の3氏がノーベル化学賞を受賞しています。しかしながら、共焦点レーザー顕微鏡はまだまだ高価で、簡単には導入できません。
　従来からの蛍光顕微鏡は、分解能と言うよりは、特定の組織や物質を特異的に蛍光染色することで染め分けて、どこにどのように組織・物質が存在しているかを調べる目的で使われることも多いです。蛍光顕微鏡の光源は基本的には紫外線を発する必要があります。歩くからは、高圧水銀ランプが使われきました。高圧水銀ランプは、光量は大きいものの発熱し、ランプ寿命も長くありません。さらに、世界的に水銀の害が問題となり、日本政府主導で進められた国際連合環境計画「水銀に関する水俣条約」により、2021年から一般照明用の高圧水銀灯の製造・輸出・輸入が禁止となっています。最近のCM等で告知されているように、水銀を用いているため蛍光灯も2027年から製造・輸入が禁止となります。そのため、LEDタイプの照明器具等への切替が推奨されています。現在、蛍光顕微鏡用の水銀ランプは流通量が減少して値上がりしとています。
　蛍光顕微鏡も、近年の製品は光源がLEDになったものが主流になっています。LEDは長寿命かつ低消費電力です。しかし、今までの蛍光顕微鏡の水銀ランプを簡単にLEDランプに交換することは、とても困難です。水銀ランプ型の蛍光顕微鏡をLED型の蛍光顕微鏡に買い換えたら良いのですが、蛍光顕微鏡には、ランプ以外にも専用フィルターなどが内蔵されており、低価格な顕微鏡ではありません。また、今まで蛍光顕微鏡は使っていなかったが、研究開発のテーマからの蛍光顕微鏡が必要となり新たな導入を検討することもあるかもしれません。
　蛍光顕微鏡観察では、光をサンプルに照射して（励起光）、蛍光を発する部分・構造・組織を顕微鏡で観察します。励起光を変えることで、UV（紫外）、赤、緑、青で観察します。蛍光顕微鏡には、この切替機能が付いています。サンプルによりますが、UVでの蛍光は大きく、他の色（波長）よりは観察がし易い特徴があります。
　少し前までは、紫外を発するLEDは出力が小さく、高出力のものは高価でした。しかし、近年は、365nmなどの低波長のLEDも普通になってきました。汚れ検出などで、大手通販サイトなでも、「365nm」等で検索すると懐中電灯タイプのものがたくさん出てきます。懐中電灯タイプではなく、照射専用型も販売されています。その目的は、最近、工作や手芸分野で流行している「UV硬化レジン」に使う大丈夫めです。ネール用としても使われています。ただ、紫外線なので皮膚に長時間当てることは避けなければなりません。特に、「眼」は注意です。安全メガネの利用も大切です。安価で十分な性能の紫外線カット安全メガネも市販されています。（例：アズワン・2-9048-04　紫外線用メガネ（オーバーメガネタイプ）　SSUV-2060）

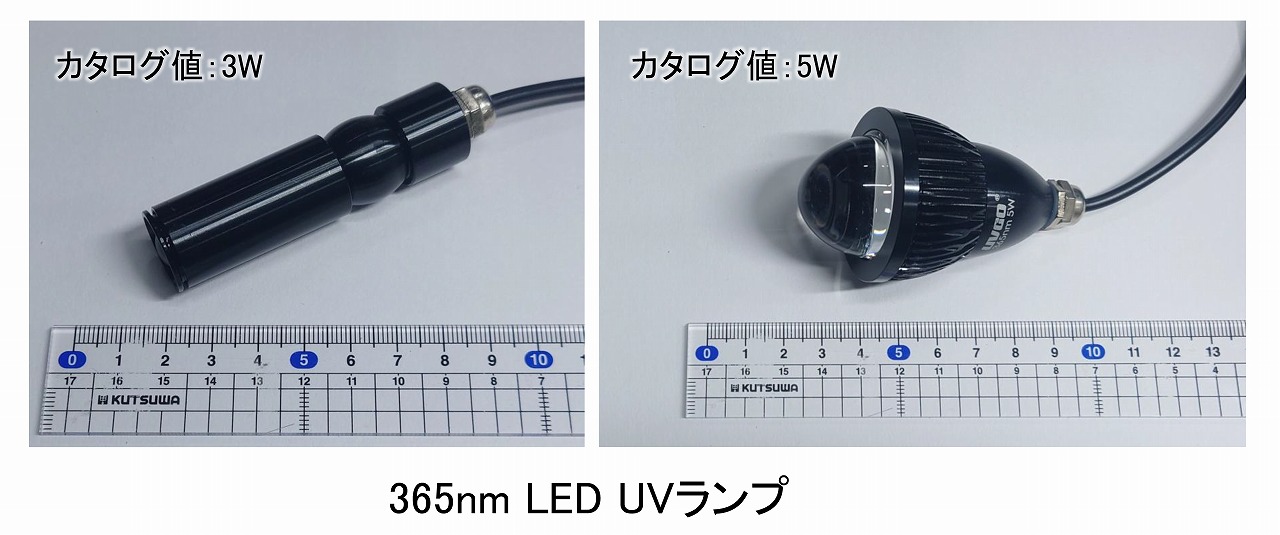

　上図は、大手通販サイトで購入した365nmのUVランプです。価格も2～4千円程度です。USB電源に繋いで使用します使用します。消費電力は、5V-1A程度ですので、安価なUSB 電源で十分です。途中にON-OFFスイッチも付いています。

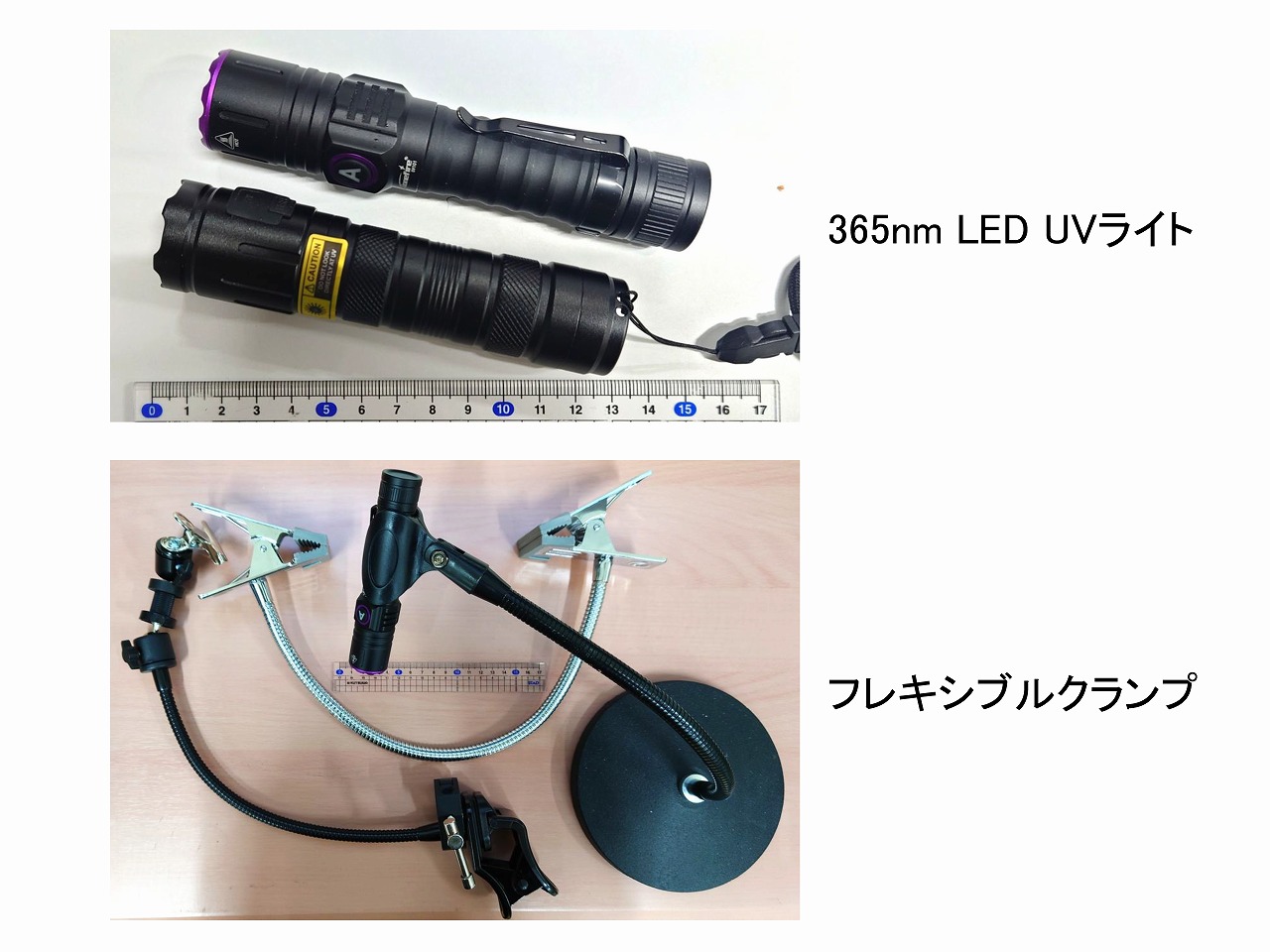

　LEDランプ単体が入手できず、上図の懐中電灯タイプのものしかない場合は、上図の下の写真のようなフレキシブルクランプに保持してプレパラートに照射することも簡単です。LEDランプタイプタイプも、これらフレキシブルクランプに保持して照射しました。写真で懐中電灯型UVライトを保持しているものは、フレキシブルのマイクスタンドです。

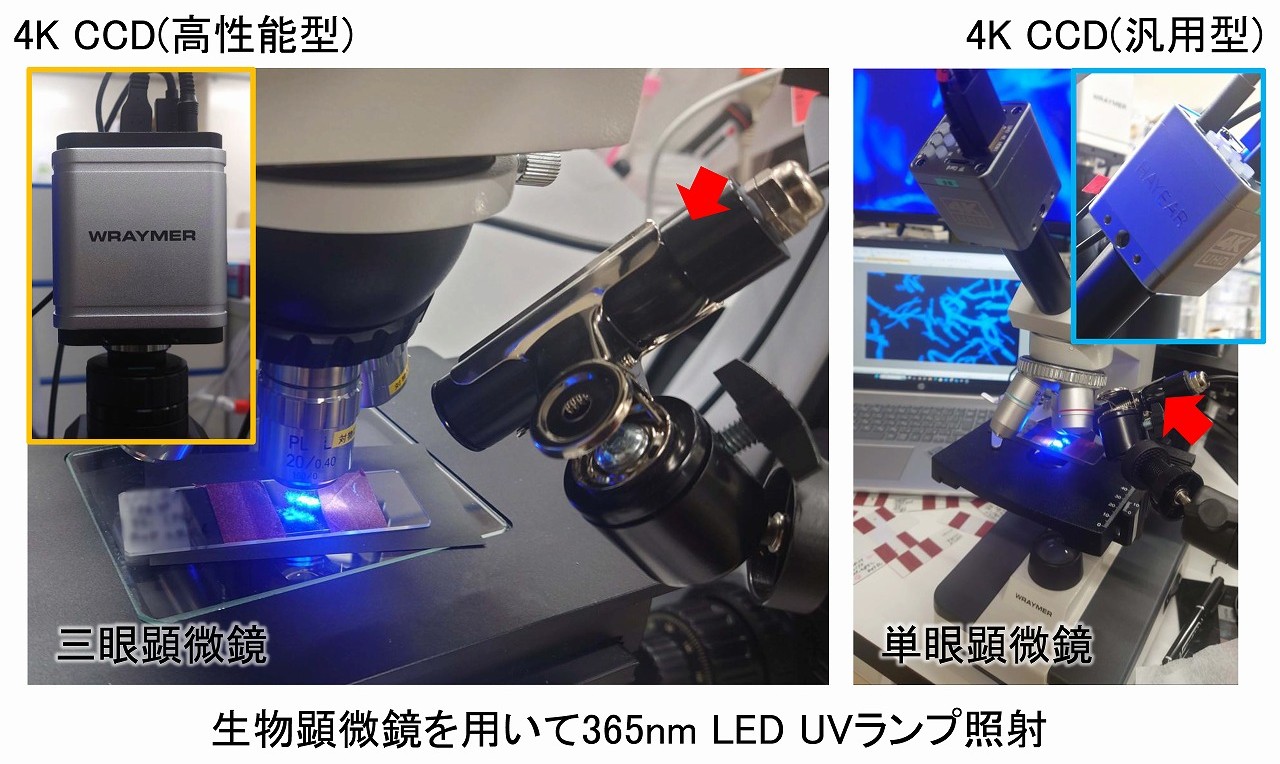

　上図は、格安の365nm LED UVランプをプレキシブルクランプに固定して、光学顕微鏡（生物顕微鏡）にセットしたプレパラートの横上部からUVを照射しているところです。プレパラートには、蛍光染色したセルロース系サンプルがセットしてあります。UV LEDランプは、なるべくプレパラートに近い方が光量は大きくなります。あまり斜めから照射すると高倍率時に画像のピントが甘くなります。我々は、LED UVランプ照射の場合は、UV直視にならないように、CCDラメラを顕微鏡に接続した観察を基本としています。必要に応じて、暗幕で全体を覆います。室内照明の影響低減と、UVの漏れでの皮膚照射を防止しています。
　◇4K CCD（高性能型）：（株）レイマー　顕微鏡用マルチインターフェース4KカメラFLOYD-4K
　◇4k CCD（汎用型）：HAYEAR社　 4K 41ＭＰ HDMI/USB 3.0 デュアル インターフェース HY-6110

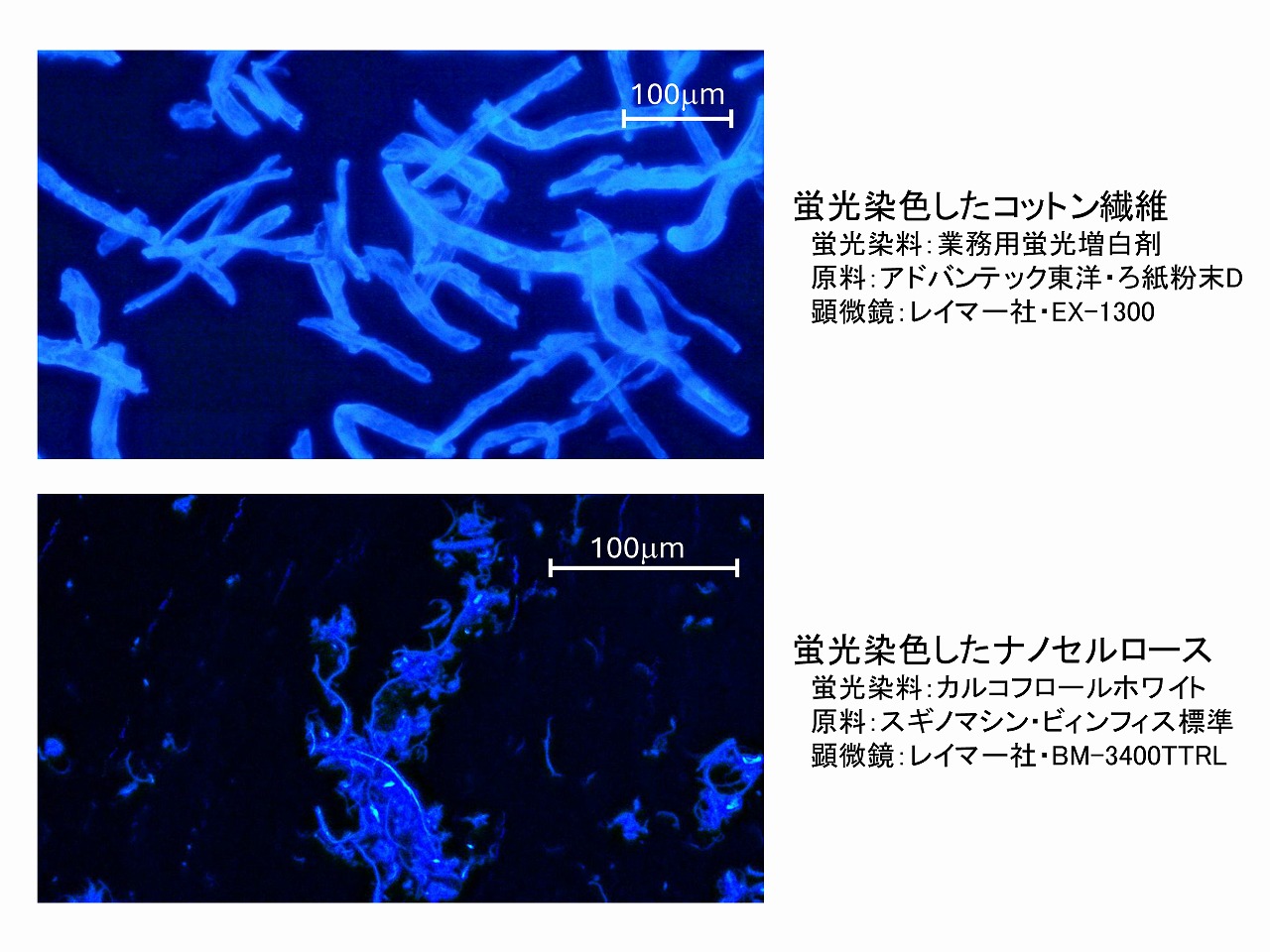

　上図は、LED UVランプをプレパラートの上部横から照射して観察した、蛍光染色済みのコットン繊維とナノセルロースです。本格的な蛍光顕微鏡と比較すると解像度等は低くなりますが、とても簡単に蛍光顕微鏡画像が取得できます。
　本格的な蛍光顕微鏡は、対物レンズを通してUV等をサンプルに照射するため、対物レンズの材質は、UVを吸収して発光しない材質が求められ、比較的高価です。しかし、プレパラートの上部横からLED UVランプで照射しているため、途中にUVをを吸収して発光するものはなく、蛍光で光っているサンプルのみを顕微鏡観察しているため、顕微鏡は高価なものでなくても、それなりに観察することができます。
　この方法は、上部横からUV照射してるため、対物レンズの倍率が大きいと、「作動距離」が小さくなり、対物レンズ先端とプレパラートが接近するため、照射できなくなります。低倍率観察か作動距離の比較的大きい対物レンズを用いると多少は改善できます。金属顕微鏡は、作動距離の大きい対物レンズが用いられている場合が多いです。
　上図の写真は、蛍光染色したコットン繊維を比較的低コストな学習用顕微鏡で観察した場合と、蛍光染色したナノセルロースを金属顕微鏡で観察した場合の例を掲載しています。蛍光染色したセルロースの蛍光は強く、暗室などは使わず、通常の照明が付いたままの実験室で取得しています。蛍光染料は、UVで光りますが、長時間照射し続けると蛍光染料が分解して光らなくなります。
　以上のような、簡易的な蛍光顕微鏡は簡単に実施できますが、紫外線の危険性や作用などは十分に理解して、各自の自己責任で実施して頂けたらと思います。

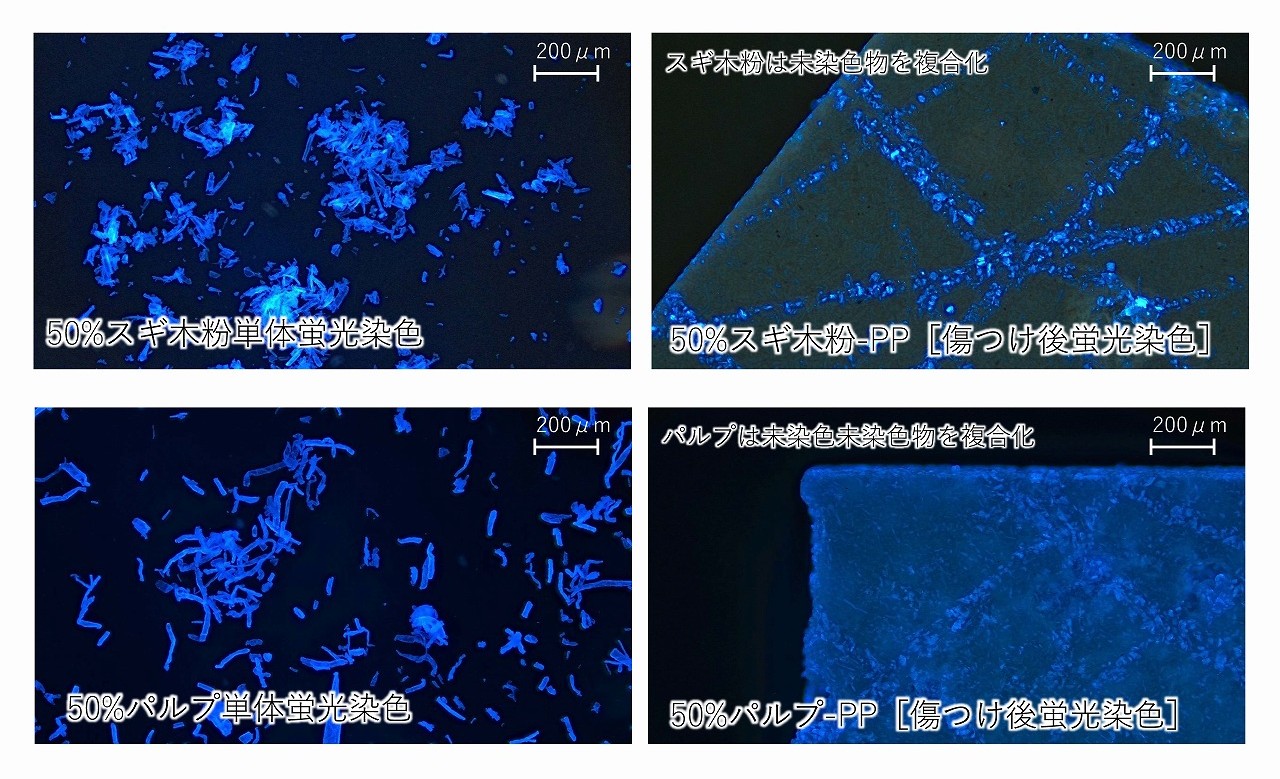

　照射条件などを最適化すれば、一般的な透過型顕微鏡でも、下図のような写真は撮影することができます。ここでは、5Wの365nmUVライトで照射し、（株）レイマー・BM-3400TTRLの20倍の対物レンズで、反射モード、CCDは（株）レイマー　顕微鏡用マルチインターフェース4KカメラFLOYD-4Kを使って撮影しました。レイマー社のCCDは専用ソフトを用いることで、ゲイン・シャッター速度を調整でき、さらにZ軸スタッキングモードを活用すると画像が積算されてキレイな写真が撮れます。

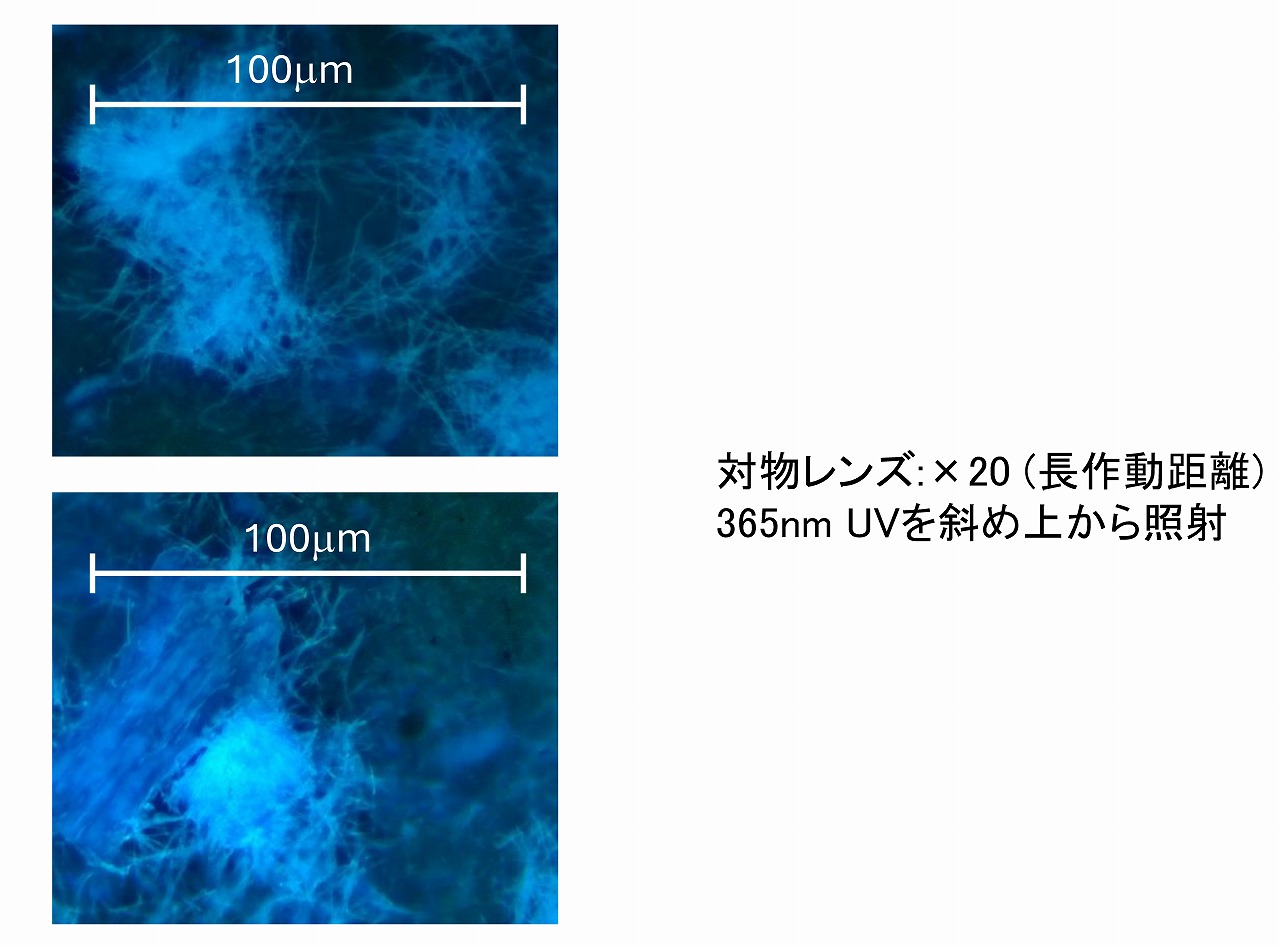

コットン繊維と木材パルプ繊維の区別方法

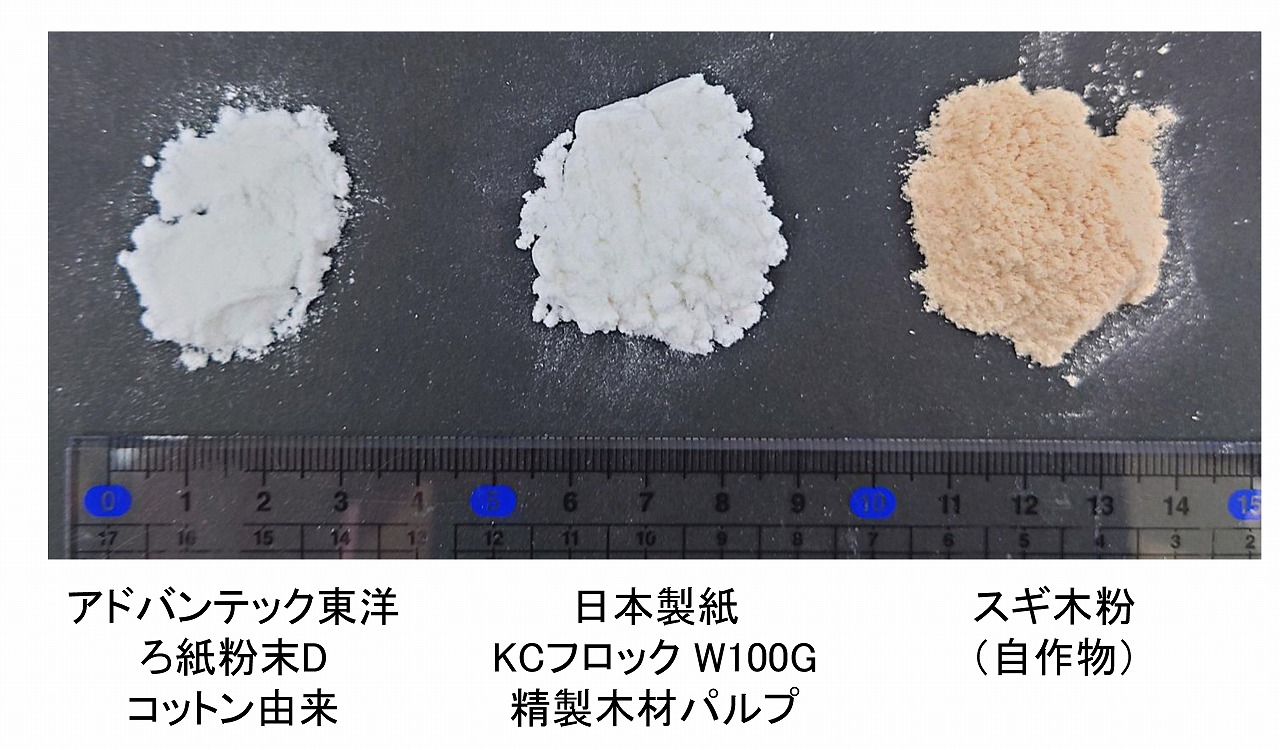

　セルロース系の素材を用いた研究開発や製品では、建材等を別にすれば、粉末状で利用する場合も多いと思います。上図は、それぞれコットン（高度に精製された綿）、精製木材パルプ、自作したスギ木粉ですが、マクロ的に観察しても色以外では区別が難しいです。特に、コットン粉末と精製木材パルプ粉末は見た目だけでは区別できません。
　正しいルートで入手すれば、問題にならないかもしれませんが、何か分からないが、セルロース系の粉末がある場合、これが何なのかは知りたくなります。もし、樹脂粉末等であれば燃やしてみればその性状の変化（溶融する等）や煙・臭いから判断も出来るかもしれません。繊維分野では、燃やして臭いで判断することも行われるそうです。しかし、純度や劣化度合いなども含めて評価したい場合もあるかもしれません。

　白っぽい物質がセルロースかどうかは、エック線回折を測定すると簡単に分かります。回折パターンは、本ページの「セルロースの結晶性（エックス線回折測定）」を参考にしてください。セルロースのエックス線回折パターンは、無機物等に比べて、ピークは小さいですが、そのパターンは特有であり、このパターンが観測されなかったら、別の物質です。過去に、天然系で得られた白っぽい物質がセルロースかどうか調べた場合、セルロース特有の回折パターンが見えず、他の分析からヘミセルロース系物質であることが分かったこともあります。エックス線回折は、ある意味特殊で、設置には事前に労働基準監督署への手続きが必要となりますが、測定そのものはとても簡単にできます。

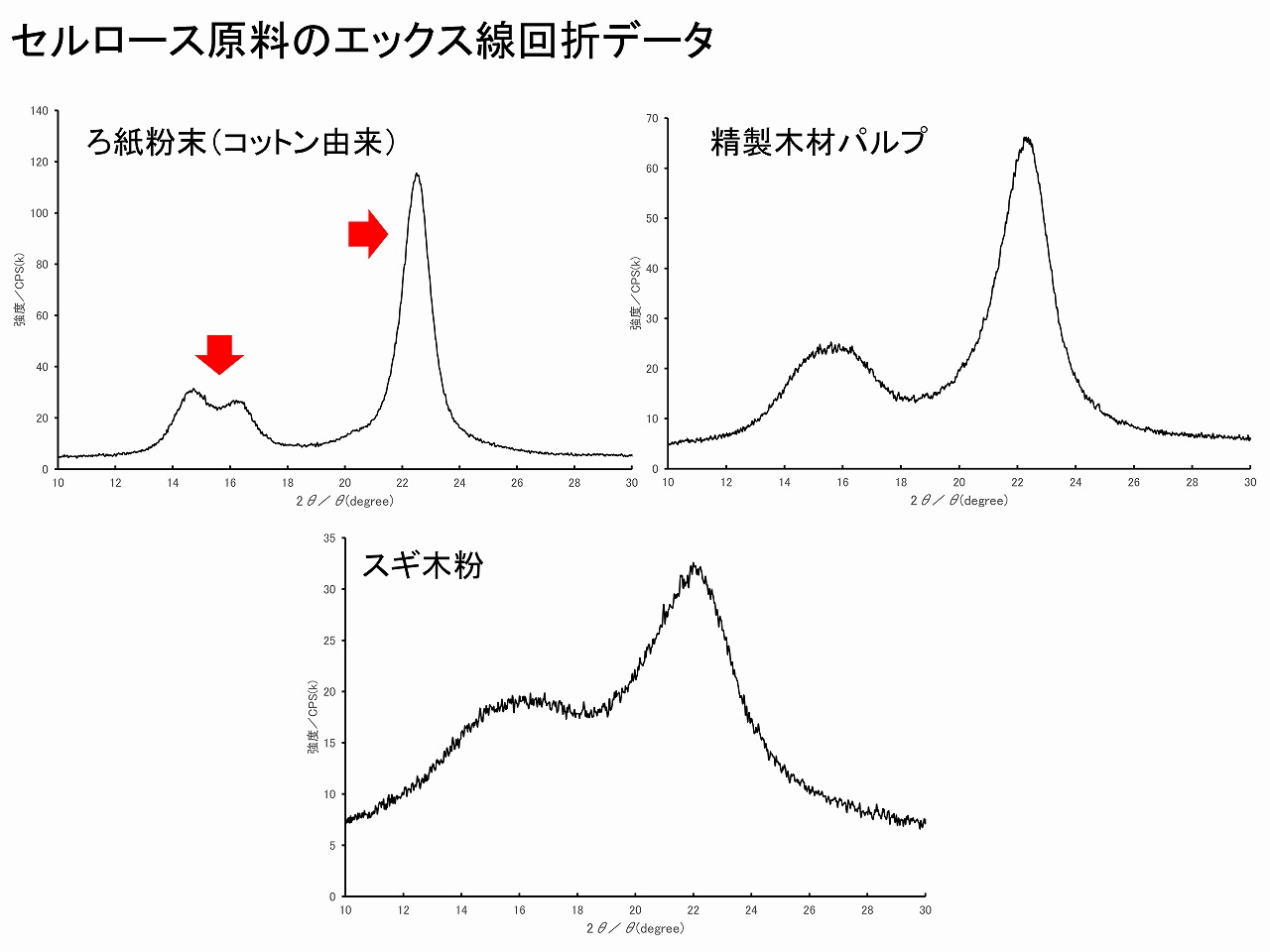

　上図には、それぞれコットン（高度に精製された綿）、精製木材パルプ、自作したスギ木粉のエックス線回折パターンを示していますが、コットンのみ少しパターンが異なります。精製木材パルプとスギ木粉は類似していますが、スギ木粉の方がピークがブロードに見えるのは、精製木材パルプと異なり、ヘミセルロースやリグニン等の非晶質成分が多いためです。コットンでは、非晶質成分が少ない上、セルロースの結晶子サイズが木材より大きいため、回折ピークはシャープになります。また、15度付近には2つの小さなピークも見えます。コットンの場合でも、結晶性等が低下しているとこの2つのピークはそれぞれがブロード化して1つに見えることもありますが、ピークのシャープさは木材系とは区別しやすい場合は多いです。上図のコットンの典型的パターンが見えは場合は、ほぼコットンと判断しても良いです。バクテリアセルロースやナタデココ、セロハン等は、また少し異なった波ターンを示しますので注意は必要ですが、基本的パターンは類似しています。

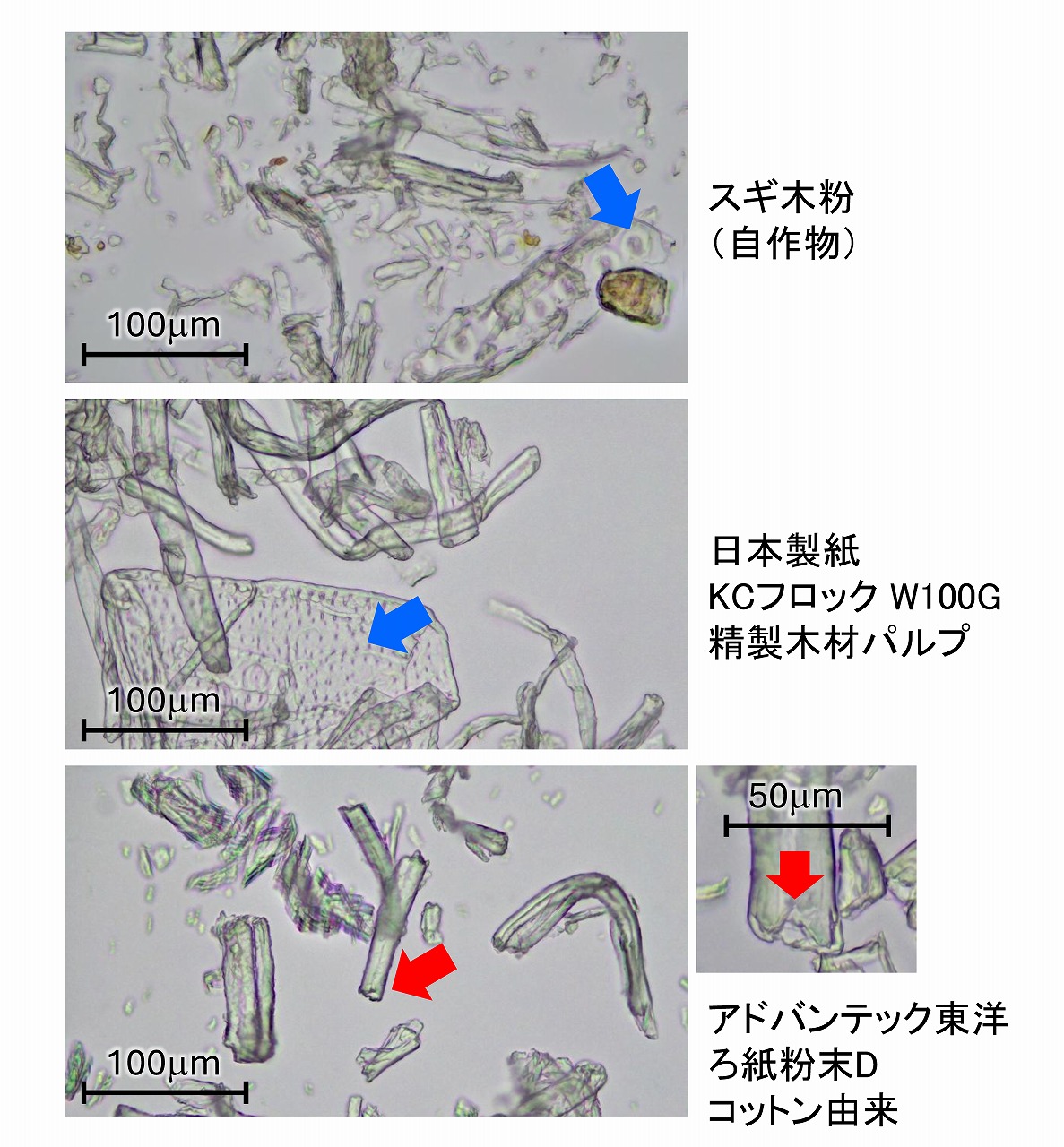

　エックス線回折測定は、セルロースの結晶性の評価にも役立ちますが、簡単に使用できない環境もあります。そのような場合、コットンなのか、木材パルプなのかの判断は、普通の光学顕微鏡でも評価できる場合があります。上図は、それぞれコットン（高度に精製された綿）、精製木材パルプ、自作したスギ木粉を水に分散させてから、スライドガラスに滴下し、カバーガラスをかぶせてから光学顕微鏡で観察した事例です。
　コットンと木材パルプ・木粉の区別は、その形状からも簡単に分かります。コットンは繊維サイズのバリエーションがそれほどなく、おおよそ同じサイズで形状は比較的直線的です（湾曲したものもあります）。木材パルプや木粉は、分級してあってもサイズや形状が比較的バラついている場合が多いです。また、上図中で青矢印で示した部分には、吸盤状構造やメッシュ状構造が見えます。これは木材組織に元々ある「壁孔」と呼ばれる構造で、木材組織の仮導管の壁などにあり水などの輸送に使われている構造です。上図の精製木材パルプにもメッシュ状構造がみられ、この素材が確かに木材を原料としていることが分かります。コットンには、そのような吸盤構造やメッシュ構造はありません。精密に「壁孔」の構造を調べると木の種類も同定できる可能性もあります。
　上図の写真はろ紙粉末はコットン由来であり、コットンにしか観察されない構造が見えています。コットンは中空構造を持ったホローファイバーです（赤矢印部分）。中空であることが明確に分かる部分を観察するのは簡単ではないですが、よく調べると分かります。乾燥したコットン繊維は、潰れていて中空構造が観察されにくい時もあるため、水中で膨潤させてから光学顕微鏡観察するなども必要になる場合があります。中空構造が観察されたら、その素材はコットンと判断できます。微粉砕等の処理がしてなければ、精製しても中空構造は残っています。化学処理等では中空構造が消える場合もあります。

　コットン繊維は、木材パルプ繊維とは明確に異なってたいます。コットン製品は多く市場にありますが、コットンの中空構造で、保温性や吸湿性などが発揮されており、特に水分を吸うと乾燥時よりも強度が向上する性質から、衣類には無くてはならない特性を持っています。

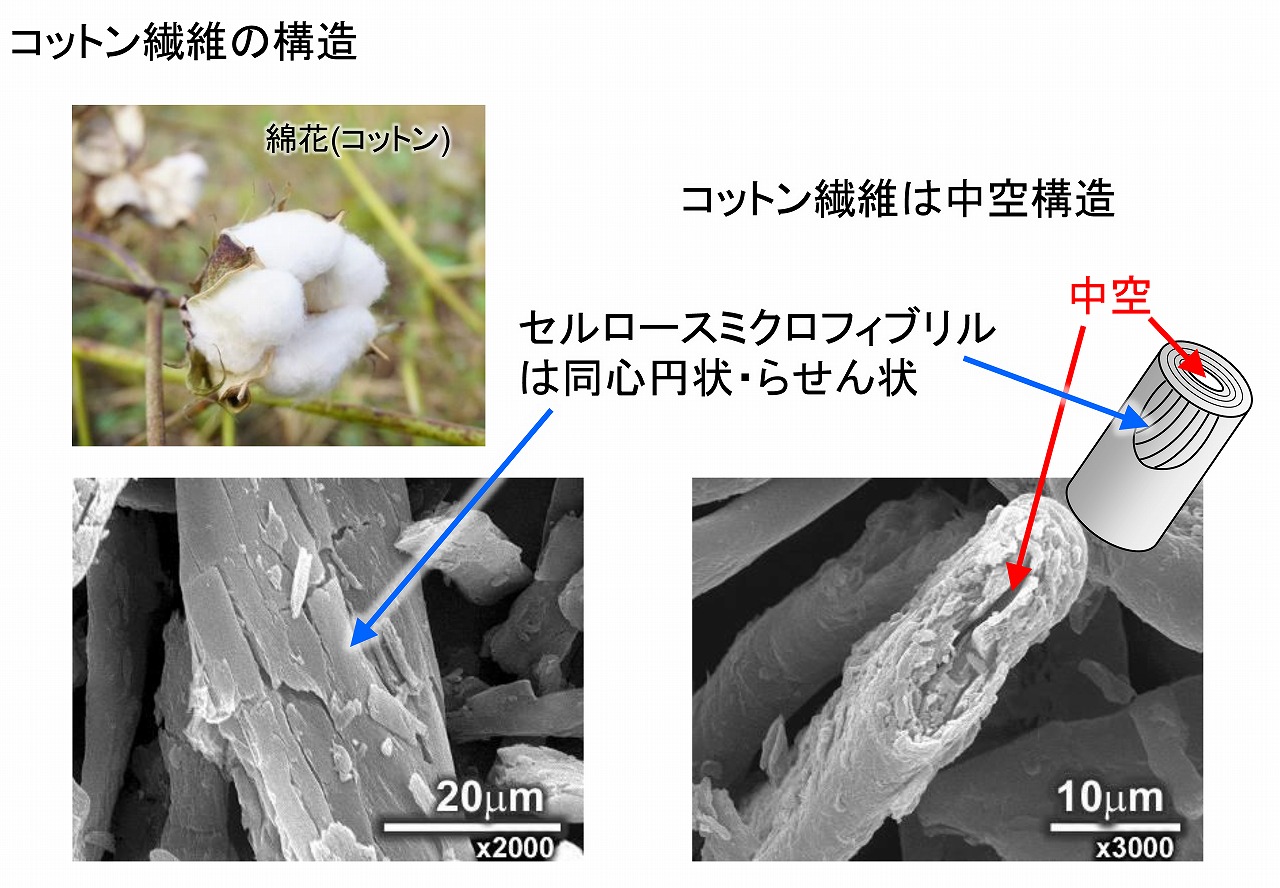

　コットンは中空の中心の周りにセルロースミクロフィブリル（セルロース分子の束）が同心円状かつらせん状になっています。上図の写真は、電子顕微鏡で観察したコットン繊維です。中空構造とセルロースミクロフィブリルの積層構造が分かります。

○○○○

　○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
